Aerocom offers SS316 Pipe adapters which are more commonly called NPT adapters. Our pipe adapters have NPTF threads which conform to Dryseal American National Standard Taper Pipe Thread (also known as National Pipe Taper Fuel). The NPTF thread, which is a variation on the NPT threads, is specified in the SAE J514 standard.
These tapered thread adapters seal on the threads with a metal-to-metal sealing design where the threads deform into each other to form the dry thread seal. This type of seal will not vibrate loose which is an advantage of NPTF threads in many applications. NPTF threaded adapters are widely used in fluid power systems.
Aerocom’s SAE J514 pipe adapters are available in various configurations including elbows and tees, but also straights, caps and plugs. Our elbows are available in 45 and 90 degree configurations. Street elbows are male to female NPTF ends available in both angled elbow configurations. We also offer bushings, expanders and reducers in various jump sizes.
Our NPSM threaded ends, which have a 30° cone which seats on the 30° chamfer on our male pipe end, offer an easy to install solution that may be required in specific applications. NPSM which does not form a seal on the threads but is instead considered a mechanical connection, conforms to the requirements of the National Pipe Straight Mechanical standard. The NPSM female swivel allows the installer to easily tighten the female onto the fixed male component.
Unlike the street elbows, we have other adapters which have NPTF threads on one end and other types of threads on the other, such as JIC, ORB, BSPP. It is critical to specify the required threads for each end, their size along with the configuration and orientation when ordering or requesting pricing. Generally, our pipe adapters are available in sizes from 1/8” to 2”.
When installing our pipe adapters with the NPTF threads, including street elbows, although not absolutely required, thread lubricant or tape is often used by installers to ease assembly. NPTF threads have been the standard for hydraulic hose adapters in the fluid connection industry for over 100 years.
Aerocom offers value added options such as custom design, proto-type and mass production of pipe adapters not found as an item in the SAE J514 fitting standard. The perfect solution for your specific OEM requirements.

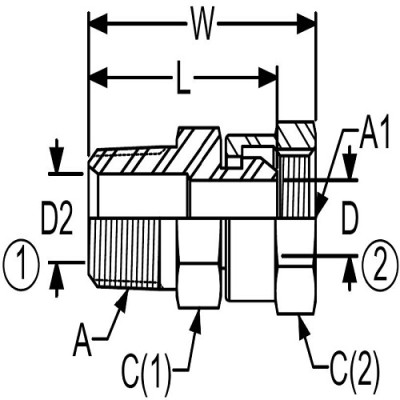

Male pipe x Female NPSM adapter SAE# (140130)
Part# | I.D. (in) | Threads | Hex | Thread | hex/adj nut | Length |
---|---|---|---|---|---|---|
1404-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | .500 | 1.08 |
1404-02-04SS | .188 | 1/8-27 | .688 | 1/4-18 | .625 | 1.24 |
1404-04-02SS | .281 | 1/4-18 | .562 | 1/8-27 | .625 | 1.320 |
1404-04-04SS | .281 | 1/4-18 | .668 | 1/4-18 | .625 | 1.42 |
1404-04-06SS | .281 | 1/4-18 | .875 | 3/8-18 | .812 | 1.52 |
1404-04-08SS | .281 | 1/4-18 | 1.000 | 1/2-14 | .938 | 1.70 |
1404-06-04SS | .406 | 3/8-18 | .668 | 1/4-18 | .750 | 1.49 |
1404-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .812 | 1.52 |
1404-06-08SS | .406 | 3/8-18 | 1.000 | 1/2-14 | .938 | 1.700 |
1404-08-04SS | .531 | 1/2-14 | .668 | 1/4-18 | .875 | 1.71 |
1404-08-06SS | .531 | 1/2-14 | .875 | 3/8-18 | .875 | 1.77 |
1404-08-08SS | .531 | 1/2-14 | 1.000 | 1/2-14 | .938 | 1.89 |
1404-08-12SS | .531 | 1/2-14 | 1.250 | 3/4-14 | 1.125 | 2.09 |
1404-12-06SS | .719 | 3/4-14 | .875 | 3/8-18 | 1.125 | 1.77 |
1404-12-08SS | .719 | 3/4-14 | 1.000 | 1/2-14 | 1.125 | 1.93 |
1404-12-12SS | .719 | 3/4-14 | 1.250 | 3/4-14 | 1.125 | 2.08 |
1404-12-16SS | .719 | 3/4-14 | 1.500 | 1-11-1/2 | 1.500 | 2.16 |
1404-16-08SS | .938 | 1-11-1/2 | 1.000 | 1/2-14 | 1.375 | 2.16 |
1404-16-12SS | .938 | 1-11-1/2 | 1.250 | 3/4-14 | 1.375 | 2.29 |
1404-16-16SS | .938 | 1-11-1/2 | 1.500 | 1-11-1/2 | 1.500 | 2.35 |
1404-16-20SS | .938 | 1-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.750 | 2.47 |
1404-16-24SS | .938 | 1-11-1/2 | 2.125 | 1-1/2-11-1/2 | 2.125 | 2.55 |
1404-20-16SS | 1.250 | 1-1/4-11-1/2 | 1.500 | 1-11-1/2 | 1.750 | 2.400 |
1404-20-20SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.750 | 2.52 |
1404-20-24SS | 1.250 | 1-1/4-11-1/2 | 2.125 | 1-1/2-11-1/2 | 2.125 | 2.470 |
1404-24-20SS | 1.500 | 1-1/2-11-1/2 | 1.875 | 1-1/4-11-1/2 | 2.000 | 2.54 |
1404-24-24SS | 1.500 | 1-1/2-11-1/2 | 2.125 | 1-1/2-11-1/2 | 2.125 | 2.69 |
1404-32-32SS | 1.938 | 2-11-1/2 | 2.625 | 2-11-1/2 | 2.500 | 2.82 |

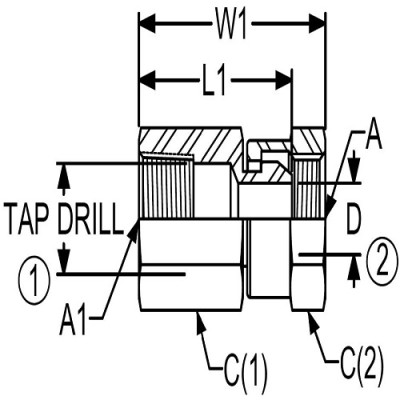

Female pipe x female NPSM adapter SAE# (140131)
Part# | I.D. (in) | Threads | Hex | Thread | hex/adj nut | Length |
---|---|---|---|---|---|---|
1405-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | n/a | 1.02 |
1405-02-04SS | .188 | 1/8-27 | .687 | 1/4-18 | n/a | 1.29 |
1405-04-02SS | .281 | 1/4-18 | .687 | 1/8-27 | n/a | 1.33 |
1405-04-04SS | .281 | 1/4-18 | .687 | 1/4-18 | n/a | 1.42 |
1405-04-06SS | .281 | 1/4-18 | .687 | 3/8-18 | n/a | 1.48 |
1405-06-04SS | .297 | 3/8-18 | .875 | 1/4-18 | n/a | 1.48 |
1405-06-06SS | .297 | 3/8-18 | .875 | 3/8-18 | n/a | 1.52 |
1405-06-08SS | .297 | 3/8-18 | .875 | 1/2-14 | n/a | 1.78 |
1405-08-08SS | .531 | 1/2-14 | 1.00 | 1/2-14 | n/a | 1.84 |
1405-08-12SS | .531 | 1/2-14 | 1.250 | 3/4-14 | n/a | 1.97 |
1405-12-08SS | .719 | 3/4-14 | 1.250 | 1/2-14 | n/a | 1.91 |
1405-12-12SS | .719 | 3/4-14 | 1.250 | 3/4-14 | n/a | 1.97 |
1405-12-16SS | .719 | 3/4-14 | 1.500 | 1-11-1/2 | n/a | 2.18 |
1405-16-12SS | .938 | 1-11-1/2 | 1.500 | 3/4-14 | n/a | 2.25 |
1405-16-16SS | .938 | 1-11-1/2 | 1.500 | 1-11-1/2 | n/a | 2.35 |
1405-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | n/a | 2.400 |
1405-24-24SS | 1.50 | 1-1/2-11-1/2 | 2.125 | 1-1/2-11-1/2 | n/a | 2.52 |
1405-32-32SS | 1.938 | 2-11-1/2 | 2.625 | 2-11-1/2 | n/a | 2.67 |

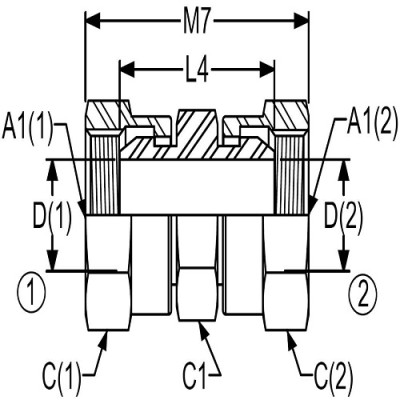

Female NPSM union
Part# | Hex of nut (A) | Threads | Hex | Thread | Hex of nut (B) | Length |
---|---|---|---|---|---|---|
1406-04-04SS | n/a | 1/4-18 | .625 | 1/4-18 | n/a | n/a |
1406-06-06SS | n/a | 3/8-18 | .812 | 3/8-18 | n/a | n/a |
1406-08-08SS | n/a | 1/2-14 | .938 | 1/2-14 | n/a | n/a |
1406-12-12SS | n/a | 3/4-14 | 1.125 | 3/4-14 | n/a | n/a |
1406-16-16SS | n/a | 1-11-1/2 | 1.500 | 1-11-1/2 | n/a | n/a |

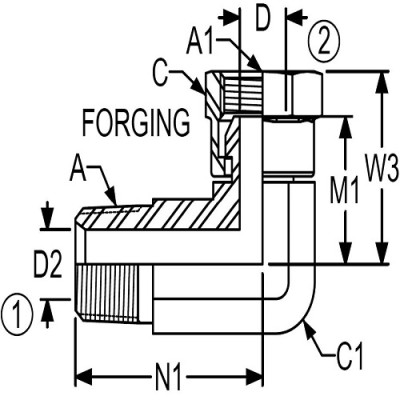

90º Male pipe x female NPSM adapter SAE# (140230)
Part# | ID (A) | Threads | Flats | Thread | ID (B) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|
1501-02-02SS | .13 | 1/8-27 | .562 | 1/8-27 | .19 | .56 | .94 |
1501-02-04SS | .22 | 1/8-27 | .687 | 1/4-18 | .19 | .687 | 1.06 |
1501-04-02SS | .13 | 1/4-18 | .687 | 1/8-27 | .28 | .56 | 1.19 |
1501-04-04SS | .22 | 1/4-18 | .687 | 1/4-18 | .28 | .687 | 1.19 |
1501-04-06SS | .33 | 1/4-18 | .875 | 3/8-18 | .28 | .875 | 1.50 |
1501-04-08SS | .45 | 1/4-18 | .875 | 1/2-14 | .28 | n/a | 1.56 |
1501-06-04SS | .22 | 3/8-18 | .750 | 1/4-18 | .41 | n/a | 1.50 |
1501-06-06SS | .33 | 3/8-18 | .750 | 3/8-18 | .41 | n/a | 1.50 |
1501-06-08SS | .45 | 3/8-18 | .875 | 1/2-14 | .41 | n/a | 1.56 |
1501-08-04SS | .22 | 1/2-14 | .875 | 1/4-18 | .53 | n/a | 1.81 |
1501-08-06SS | .33 | 1/2-14 | .875 | 3/8-18 | .53 | n/a | 1.81 |
1501-08-08SS | .45 | 1/2-14 | .875 | 1/2-14 | .53 | n/a | 1.81 |
1501-08-12SS | .63 | 1/2-14 | 1.062 | 3/4-14 | .53 | n/a | 2.00 |
1501-12-06SS | .33 | 3/4-14 | 1.062 | 3/8-18 | .72 | n/a | 2.00 |
1501-12-08SS | .45 | 3/4-14 | 1.062 | 1/2-14 | .72 | n/a | 2.00 |
1501-12-12SS | .63 | 3/4-14 | 1.062 | 3/4-14 | .72 | n/a | 2.00 |
1501-12-16SS | 384 | 3/4-14 | 1.312 | 1-11-1/2 | .72 | n/a | 2.19 |
1501-16-12SS | .63 | 1-11-1/2 | 1.312 | 3/4-14 | .94 | n/a | 2.38 |
1501-16-16SS | .84 | 1-11-1/2 | 1.312 | 1-11-1/2 | .94 | n/a | 2.38 |
1501-16-20SS | 1.01 | 1-11-1/2 | 1.625 | 1-1/4-11-1/2 | .94 | n/a | 2.53 |
1501-20-16SS | .84 | 1-1/4-11-1/2 | 1.625 | 1-11-1/2 | 1.25 | n/a | 2.63 |
1501-20-20SS | 1.01 | 1-1/4-11-1/2 | 1.625 | 1-1/4-11-1/2 | 1.25 | n/a | 2.63 |
1501-20-24SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 1-1/2-11-1/2 | 1.250 | n/a | 2.78 |
1501-24-24SS | 1.26 | 1-1/2-11-1/2 | 1.875 | 1-1/2-11-1/2 | 1.50 | n/a | 2.81 |
1501-32-32SS | 1.72 | 2-11-1/2 | 2.500 | 2-11-1/2 | 1.94 | n/a | 3.13 |

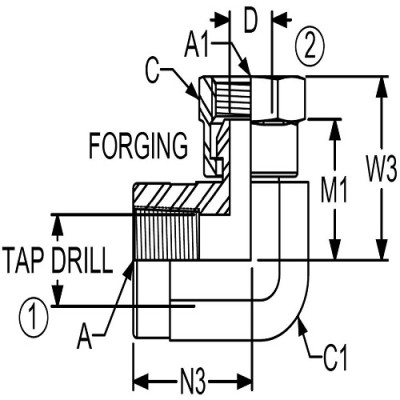

90º Female pipe x female NPSM adapter SAE# (140231)
Part# | ID (A) | Threads | Flats | Thread | ID (B) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|
1502-02-02SS | .13 | 1/8-27 | .562 | 1/8-27 | n/a | .562 | .94 |
1502-04-04SS | .22 | 1/4-18 | .750 | 1/4-18 | n/a | .688 | .88 |
1502-04-06SS | .33 | 1/4-18 | .875 | 3/8-18 | n/a | .875 | .94 |
1502-06-06SS | .33 | 3/8-18 | .875 | 3/8-18 | n/a | .875 | 1.02 |
1502-06-08SS | .45 | 3/8-18 | 1.00 | 1/2-14 | n/a | 1.00 | 1.00 |
1502-08-08SS | .45 | 1/2-14 | 1.062 | 1/2-14 | n/a | 1.000 | 1.23 |
1502-08-12SS | .63 | 1/2-14 | 1.250 | 3/4-14 | n/a | 1.250 | 1.25 |
1502-12-08SS | .719 | 3/4-14 | 1.250 | 1/2-14 | .440 | 1.000 | 1.13 |
1502-12-12SS | .63 | 3/4-14 | 1.312 | 3/4-14 | n/a | 1.250 | 1.36 |
1502-12-16SS | .719 | 3/4-14 | 1.500 | 1-11-1/2 | .780 | 1.500 | 1.25 |
1502-16-12SS | .938 | 1-11-1/2 | 1.625 | 3/4-14 | .610 | 1.250 | 1.38 |
1502-16-16SS | .84 | 1-11-1/2 | 1.875 | 1-11-1/2 | n/a | 1.500 | 1.62 |
1502-20-16SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 1-11-1/2 | .780 | 1.500 | 1.63 |
1502-20-20SS | 1.01 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | n/a | 1.875 | 1.70 |
1502-24-24SS | 1.26 | 1-1/2-11-1/2 | 2.500 | 1-1/2-11-1/2 | n/a | 2.125 | 2.08 |
1502-32-32SS | 1.72 | 2-11-1/2 | 2.812 | 2-11-1/2 | n/a | 2.625 | 2.39 |

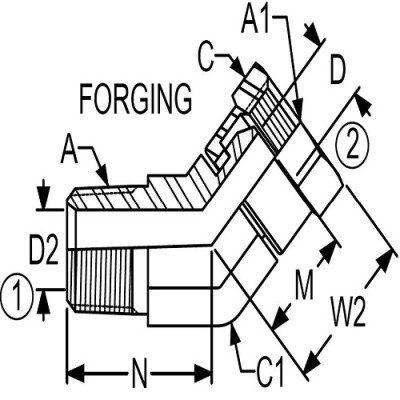

45º Male pipe x female NPSM adapter SAE# (140330)
Part# | ID (A) | Threads | Flats | Thread | ID (B) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|
1503-02-02SS | .13 | 1/8-27 | .562 | 1/8-27 | .19 | .562 | .63 |
1503-02-04SS | .22 | 1/8-27 | .688 | 1/4-18 | .18 | .688 | .66 |
1503-04-04SS | .22 | 1/4-18 | .562 | 1/4-18 | .28 | .688 | .86 |
1503-04-06SS | .33 | 1/4-18 | .875 | 3/8-18 | .28 | .875 | .75 |
1503-06-04SS | .22 | 3/8-18 | .750 | 1/4-18 | .41 | .688 | .95 |
1503-06-06SS | .33 | 3/8-18 | .750 | 3/8-18 | .41 | .875 | .95 |
1503-06-08SS | .45 | 3/8-18 | .875 | 1/2-14 | .41 | 1.000 | .98 |
1503-08-06SS | .33 | 1/2-14 | .875 | 3/8-18 | .53 | .875 | 1.17 |
1503-08-08SS | .45 | 1/2-14 | .875 | 1/2-14 | .53 | 1.000 | 1.17 |
1503-08-12SS | .63 | 1/2-14 | 1.062 | 3/4-14 | .53 | 1.250 | 1.20 |
1503-12-08SS | .45 | 3/4-14 | 1.062 | 1/2-14 | .72 | 1.00 | 1.20 |
1503-12-12SS | .63 | 3/4-14 | 1.062 | 3/4-14 | .72 | 1.250 | 1.20 |
1503-12-16SS | .84 | 3/4-14 | 1.312 | 1-11-1/2 | .72 | 1.500 | 1.29 |
1503-16-12SS | .63 | 1-11-1/2 | 1.312 | 3/4-14 | .94 | 1.250 | 1.48 |
1503-16-16SS | .84 | 1-11-1/2 | 1.312 | 1-11-1/2 | .94 | 1.500 | 1.48 |
1503-16-20SS | 1.01 | 1-11-1/2 | 1.625 | 1-1/4-11-1/2 | .94 | 1.875 | 1.64 |
1503-20-16SS | .84 | 1-1/4-11-1/2 | 1.625 | 1-11-1/2 | 1.25 | 1.500 | 1.67 |
1503-20-20SS | 1.01 | 1-1/4-11-1/2 | 1.625 | 1-1/4-11-1/2 | 1.25 | 1.875 | 1.67 |
1503-24-24SS | 1.26 | 1-1/2-11-1/2 | 1.875 | 1-1/2-11-1/2 | 1.50 | 2.125 | 1.77 |
1503-32-32SS | 1.72 | 2-11-1/2 | 2.500 | 2-11-1/2 | 1.94 | 2.625 | 2.11 |

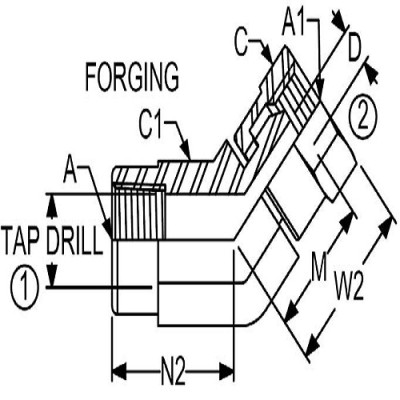

45º Female pipe x female NPSM adapter SAE# (140331)
Part# | ID (A) | Threads | Flats | Thread | ID (B) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|
1504-02-02SS | .13 | 1/8-27 | .562 | 1/8-27 | n/a | .562 | .50 |
1504-02-04SS | .22 | 1/8-27 | .750 | 1/4-18 | n/a | .688 | .50 |
1504-04-04SS | .22 | 1/4-18 | .750 | 1/4-18 | n/a | .688 | .69 |
1504-04-06SS | .281 | 1/4-18 | .875 | 3/8-18 | .320 | .875 | .73 |
1504-06-04SS | .22 | 3/8-18 | .875 | 1/4-18 | n/a | .688 | .75 |
1504-06-06SS | .33 | 3/8-18 | .875 | 3/8-18 | n/a | .875 | .75 |
1504-06-08SS | .406 | 3/8-18 | 1.000 | 1/2-14 | .440 | 1.000 | .82 |
1504-08-06SS | .33 | 1/2-14 | 1.062 | 3/8-18 | n/a | .875 | .94 |
1504-08-08SS | .45 | 1/2-14 | 1.062 | 1/2-14 | n/a | 1.000 | .94 |
1504-12-12SS | .63 | 3/4-14 | 1.312 | 3/4-14 | n/a | 1.250 | 1.00 |
1504-16-12SS | .63 | 1-11-1/2 | 1.625 | 3/4-14 | n/a | 1.250 | 1.19 |
1504-16-16SS | .84 | 1-11-1/2 | 1.625 | 1-11-1/2 | n/a | 1.500 | 1.19 |
1504-20-20SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.01 | 1.875 | 1.44 |
1504-24-24SS | 1.26 | 1-1/2-11-1/2 | 1.875 | 1-1/2-11-1/2 | n/a | 2.125 | 1.25 |

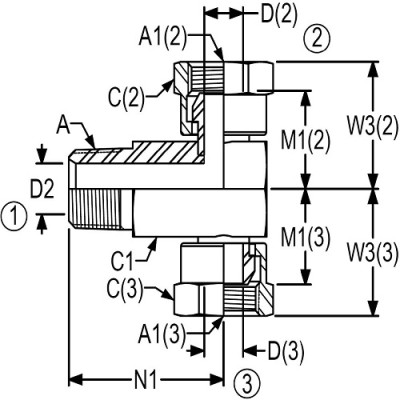

Male Pipe x NPSM Swivel Tee SAE# (140331)
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
1601-02-02-02SS | .188 | 1/8-27 | .438 | 1/8-27 | .120 | .120 | 1/8-27 | n/a | 1.54 |
1601-02-04-04SS | .188 | 1/8-27 | .688 | 1/4-18 | .220 | .220 | 1/4-18 | n/a | 1.42 |
1601-04-04-04SS | .281 | 1/4-18 | .688 | 1/4-18 | .220 | .220 | 1/4-18 | n/a | 1.95 |
1601-04-06-06SS | .281 | 1/4-18 | .688 | 3/8-18 | .340 | .340 | 3/8-18 | n/a | 1.98 |
1601-06-04-04SS | .406 | 3/8-18 | .875 | 1/4-18 | .220 | .220 | 1/4-18 | n/a | 2.13 |
1601-08-04-04SS | .531 | 1/2-14 | .688 | 1/4-18 | .210 | .210 | 1/4-18 | n/a | 2.503 |
1601-08-06-06SS | .531 | 1/2-14 | 1.000 | 3/8-18 | .340 | .340 | 3/8-18 | n/a | 2.29 |
1601-08-08-08SS | .531 | 1/2-14 | 1.000 | 1/2-14 | .460 | .460 | 1/2-14 | n/a | 2.86 |
1601-12-08-08SS | .719 | 3/4-14 | 1.250 | 1/2-14 | .460 | .460 | 1/2-14 | n/a | 2.94 |
1601-12-16-16SS | .719 | 3/4-14 | 1.250 | 1-11-1/2 | .831 | .831 | 1-11-1/2 | n/a | 3.43 |
1601-16-12-12SS | .938 | 1-11-1/2 | 1.312 | 3/4-14 | .620 | 3/4-14 | .620 | n/a | 2.80 |
1601-16-16-12SS | .938 | 1-11-1/2 | 1.312 | 1-11-1/2 | .80 | .620 | 3/4-14 | n/a | 2.80 |
1601-16-16-16SS | .938 | 1-11-1/2 | 1.500 | 1-11-1/2 | .800 | .800 | 1-11-1/2 | n/a | 3.43 |
1601-20-20-20SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.02 | 1.02 | 1-1/4-11-1/2 | n/a | 3.88 |
1601-24-24-24SS | 1.50 | 1-1/2-11-1/2 | 2.125 | 1-1/2-11-1/2 | 1.250 | 1.250 | 1-1/2-11-1/2 | n/a | 4.20 |
Female Pipe x NPSM Swivel Tee
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
1602-02-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | .120 | .120 | 1/8-27 | n/a | 1.74 |
1602-04-04-04SS | .281 | 1/4-18 | .688 | 1/4-18 | .220 | .220 | 1/4-18 | n/a | 2.17 |
1602-06-04-04SS | .406 | 3/8-18 | .875 | 1/4-18 | .220 | .220 | 1/4-18 | n/a | 2.31 |
1602-06-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .340 | .340 | 3/8-18 | n/a | 1.93 |
1602-08-06-06SS | .531 | 1/2-14 | 1.000 | 3/8-18 | .340 | .340 | 3/8-18 | n/a | 1.17 |
1602-08-08-08SS | .531 | 1/2-14 | 1.000 | 1/2-14 | .460 | .460 | 1/2-14 | n/a | 2.76 |
1602-08-12-12SS | .531 | 1/2-14 | 1.250 | 3/4-14 | .620 | .620 | 3/4-14 | n/a | 1.44 |
1602-12-08-08SS | .719 | 3/4-14 | 1.312 | 1/2-14 | .460 | .460 | 1/2-14 | n/a | 3.22 |
1602-12-12-12SS | .719 | 3/4-14 | 1.250 | 3/4-14 | .630 | .630 | 3/4-14 | n/a | 3.29 |
1602-16-12-12SS | .938 | 1-11-1/2 | 1.500 | 3/4-14 | .620 | .620 | 3/4-14 | n/a | 1.38 |
1602-16-16-16SS | .938 | 1-11-1/2 | 1.500 | 1-11-1/2 | .800 | .800 | 1-11-1/2 | n/a | 3.81 |
1602-20-20-20SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.02 | 1.02 | 1-1/4-11-1/2 | n/a | 4.08 |
NPSM swivel tee
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
1603-02-02-02SS | .110 | 1/8-27 | .438 | 1/8-27 | .110 | .110 | 1/8-27 | n/a | 1.68 |
1603-04-04-04SS | .220 | 1/4-18 | .562 | 1/4-18 | .220 | .220 | 1/4-18 | n/a | 2.14 |
1603-06-06-06SS | .340 | 3/8-18 | .750 | 3/8-18 | .340 | .340 | 3/8-18 | n/a | 2.40 |
1603-08-08-08SS | .44 | 1/2-14 | .875 | 1/2-14 | .44 | .44 | 1/2-14 | n/a | 2.78 |
1603-12-12-12SS | .620 | 3/4-14 | 1.250 | 3/4-14 | .620 | .620 | 3/4-14 | n/a | 3.30 |
1603-16-16-16SS | .780 | 1-11-1/2 | 1.312 | 1-11-1/2 | .780 | .780 | 1-11-1/2 | n/a | 3.78 |
1603-20-20-20SS | 1.02 | 1-1/4-11-1/2 | 1.625 | 1-1/4-11-1/2 | 1.02 | 1.02 | 1-1/4-11-1/2 | n/a | 4.30 |
Female pipe coupling SAE# (140138)
Part# | Threads | Hex | Thread | I.D. (in) | Length |
---|---|---|---|---|---|
5000-02-02SS | 1/8-27 | .625 | 1/8-27 | .188 | .75 |
5000-04-02SS | 1/4-18 | .750 | 1/8-27 | .188 | 1.13 |
5000-04-04SS | 1/4-18 | .750 | 1/4-18 | .281 | 1.13 |
5000-06-04SS | 3/8-18 | .875 | 1/4-18 | .281 | 1.13 |
5000-06-06SS | 3/8-18 | .875 | 3/8-18 | .406 | 1.13 |
5000-08-04SS | 1/2-14 | 1.125 | 1/4-18 | .281 | 1.50 |
5000-08-06SS | 1/2-14 | 1.125 | 3/8-18 | .406 | 1.50 |
5000-08-08SS | 1/2-14 | 1.125 | 1/2-14 | .531 | 1.50 |
5000-12-08SS | 3/4-14 | 1.375 | 1/2-14 | .531 | 1.53 |
5000-12-12SS | 3/4-14 | 1.375 | 3/4-14 | .719 | 1.53 |
5000-16-12SS | 1-11-1/2 | 1.625 | 3/4-14 | .719 | 1.89 |
5000-16-16SS | 1-11-1/2 | 1.625 | 1-11-1/2 | .938 | 1.89 |
5000-20-16SS | 1-1/4-11-1/2 | 2.00 | 1-11-1/2 | .938 | 1.93 |
5000-20-20SS | 1-1/4-11-1/2 | 2.00 | 1-1/4-11-1/2 | 1.25 | 1.93 |
5000-24-16SS | 1-1/2-11-1/2 | 2.375 | 1-11-1/2 | .938 | 1.93 |
5000-24-20SS | 1-1/2-11-1/2 | 2.375 | 1-1/4-11-1/2 | 1.250 | 1.93 |
5000-24-24SS | 1-1/2-11-1/2 | 2.375 | 1-1/2-11-1/2 | 1.500 | 1.93 |
5000-32-32SS | 2-11-1/2 | 2.875 | 2-11-1/2 | 1.938 | 1.96 |
Male NPT adapter SAE# (140137)
Part# | ID (A) | Threads | Hex | Thread | ID (B) | Length |
---|---|---|---|---|---|---|
5404-02-02SS | .19 | 1/8-27 | .438 | 1/8-27 | .19 | 1.06 |
5404-04-02SS | .28 | 1/4-18 | .625 | 1/8-27 | .19 | 1.27 |
5404-04-04SS | .28 | 1/4-18 | .625 | 1/4-18 | .28 | 1.45 |
5404-06-04SS | .41 | 3/8-18 | .750 | 1/4-18 | .28 | 1.45 |
5404-06-06SS | .41 | 3/8-18 | .750 | 3/8-18 | .41 | 1.45 |
5404-08-04SS | .53 | 1/2-14 | .875 | 1/4-18 | .28 | 1.70 |
5404-08-06SS | .53 | 1/2-14 | .875 | 3/8-18 | .41 | 1.70 |
5404-08-08SS | .53 | 1/2-14 | .875 | 1/2-14 | .53 | 1.89 |
5404-12-04SS | .72 | 3/4-14 | 1.125 | 1/4-18 | .28 | 1.77 |
5404-12-06SS | .72 | 3/4-14 | 1.125 | 3/8-18 | .41 | 1.77 |
5404-12-08SS | .72 | 3/4-14 | 1.125 | 1/2-14 | .53 | 1.96 |
5404-12-12SS | .72 | 3/4-14 | 1.125 | 3/4-14 | .72 | 1.96 |
5404-16-12SS | .94 | 1-11-1/2 | 1.375 | 3/4-14 | .72 | 2.15 |
5404-16-16SS | .94 | 1-11-1/2 | 1.375 | 1-11-1/2 | .94 | 2.34 |
5404-20-16SS | 1.25 | 1-1/4-11-1/2 | 1.750 | 1-11-1/2 | .94 | 2.45 |
5404-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.750 | 1-1/4-11-1/2 | 1.25 | 2.48 |
5404-24-16SS | 1.50 | 1-1/2-11-1/2 | 2.000 | 1-11-1/2 | .94 | 2.56 |
5404-24-20SS | 1.50 | 1-1/2-11-1/2 | 2.000 | 1-1/4-11-1/2 | 1.25 | 2.59 |
5404-24-24SS | 1.50 | 1-1/2-11-1/2 | 2.000 | 1-1/2-11-1/2 | 1.50 | 2.61 |
5404-32-20SS | 1.13 | 2-11-1/2 | 2.500 | 1-1/4-11-1/2 | 1.78 | 2.76 |
5404-32-24SS | 1.94 | 2-11-1/2 | 2.500 | 1-1/2-11-1/2 | 1.50 | 2.76 |
5404-32-32SS | 1.94 | 2-11-1/2 | 2.500 | 2-11-1/2 | 1.94 | 2.82 |
Male x female NPT expander
Part# | Threads | Hex | Thread | I.D. (in) | Length |
---|---|---|---|---|---|
5405-02-02SS | 1/8-27 | .625 | 1/8-27 | .19 | 1.04 |
5405-02-04SS | 1/8-27 | .750 | 1/4-18 | .281 | 1.21 |
5405-02-06SS | 1/8-27 | .875 | 3/8-18 | .406 | 1.26 |
5405-02-08SS | 1/8-27 | 1.125 | 1/2-14 | .531 | 1.48 |
5405-04-02SS | 1/4-18 | .625 | 1/8-27 | .188 | 1.22 |
5405-04-04SS | 1/4-18 | .750 | 1/4-18 | .28 | 1.39 |
5405-04-06SS | 1/4-18 | .875 | 3/8-18 | .406 | 1.44 |
5405-04-08SS | 1/4-18 | 1.125 | 1/2-14 | .531 | 1.68 |
5405-06-02SS | 3/8-18 | .625 | 1/8-27 | .188 | 1.43 |
5405-06-04SS | 3/8-18 | .750 | 1/4-18 | .281 | 1.44 |
5405-06-06SS | 3/8-18 | .875 | 3/8-18 | .41 | 1.44 |
5405-06-08SS | 3/8-18 | 1.125 | 1/2-14 | .531 | 1.68 |
5405-06-12SS | 3/8-18 | 1.375 | 3/4-12 | .719 | 1.74 |
5405-08-06SS | 1/2-14 | .875 | 3/8-18 | .406 | 1.85 |
5405-08-08SS | 1/2-14 | 1.125 | 1/2-14 | .53 | 1.87 |
5405-08-12SS | 1/2-14 | 1.375 | 3/4-12 | .719 | 1.93 |
5405-08-16SS | 1/2-14 | 1.625 | 1-11-1/2 | .938 | 2.18 |
5405-10-12SS | 1-11-1/2 | 1.375 | 3/4-12 | n/a | 2.12 |
5405-12-04SS | 3/4-14 | 1.000 | 1/4-18 | .281 | 1.600 |
5405-12-06SS | 3/4-14 | 1.000 | 3/8-18 | .406 | 1.66 |
5405-12-08SS | 3/4-14 | 1.125 | 1/2-14 | .531 | 1.94 |
5405-12-12SS | 3/4-14 | 1.375 | 3/4-12 | .72 | 1.93 |
5405-12-16SS | 3/4-14 | 1.625 | 1-11-1/2 | .938 | 2.18 |
5405-12-20SS | 3/4-14 | 2.000 | 1-1/4-11-1/2 | 1.250 | 2.27 |
5405-16-08SS | 1-11-1/2 | 1.125 | 1/2-14 | .531 | 2.06 |
5405-16-16SS | 1-11-1/2 | 1.625 | 1-11-1/2 | .94 | 2.37 |
5405-16-20SS | 1-11-1/2 | 2.000 | 1-1/4-11-1/2 | 1.250 | 2.46 |
5405-16-24SS | 1-11-1/2 | 2.375 | 1-1/2-11-1/2 | 1.500 | 2.47 |
5405-20-16SS | 1-1/4-11-1/2 | 1.750 | 1-11-1/2 | .938 | 2.52 |
5405-20-20SS | 1-1/4-11-1/2 | 2.000 | 1-1/4-11-1/2 | 1.250 | 2.49 |
5405-20-24SS | 1-1/4-11-1/2 | 2.375 | 1-1/2-11-1/2 | 1.500 | 2.50 |
5405-20-32SS | 1-1/4-11-1/2 | 2.875 | 2-11-1/2 | 1.938 | 2.60 |
5405-24-20SS | 1-1/2-11-1/2 | 2.000 | 1-1/4-11-1/2 | 1.250 | 2.54 |
5405-24-24SS | 1-1/2-11-1/2 | 2.375 | 1-1/2-11-1/2 | 1.50 | 2.53 |
5405-24-32SS | 1-1/2-11-1/2 | 2.875 | 2-11-1/2 | 1.938 | 2.63 |
5405-32-32SS | 2-11-1/2 | 2.875 | 2-11-1/2 | 1.94 | 2.66 |
NPT bushing SAE# (140140)
Part# | Threads | Hex | Thread | I.D. (in) | Length |
---|---|---|---|---|---|
5406-04-02SS | 1/4-18 | .625 | 1/8-27 | .220 | .85 |
5406-06-02SS | 3/8-18 | .750 | 1/8-27 | .220 | .85 |
5406-06-04SS | 3/8-18 | .750 | 1/4-18 | .281 | .85 |
5406-08-02SS | 1/2-14 | .875 | 1/8-27 | .220 | 1.000 |
5406-08-04SS | 1/2-14 | .875 | 1/4-18 | .281 | 1.10 |
5406-08-06SS | 1/2-14 | .875 | 3/8-18 | .406 | 1.10 |
5406-12-02SS | 3/4-14 | 1.125 | 1/8-27 | .220 | 1.17 |
5406-12-04SS | 3/4-14 | 1.125 | 1/4-18 | .281 | 1.17 |
5406-12-06SS | 3/4-14 | 1.125 | 3/8-18 | .406 | 1.17 |
5406-12-08SS | 3/4-14 | 1.125 | 1/2-14 | .531 | 1.17 |
5406-16-02SS | 1-11-1/2 | 1.375 | 1/8-27 | .220 | 1.36 |
5406-16-04SS | 1-11-1/2 | 1.375 | 1/4-18 | .281 | 1.36 |
5406-16-06SS | 1-11-1/2 | 1.375 | 3/8-18 | .406 | 1.36 |
5406-16-08SS | 1-11-1/2 | 1.375 | 1/2-14 | .531 | 1.36 |
5406-16-12SS | 1-11-1/2 | 1.375 | 3/4-14 | .719 | 1.36 |
5406-20-04SS | 1-1/4-11-1/2 | 1.750 | 1/4-18 | .281 | 1.47 |
5406-20-06SS | 1-1/4-11-1/2 | 1.750 | 3/8-18 | .406 | 1.47 |
5406-20-08SS | 1-1/4-11-1/2 | 1.750 | 1/2-14 | .531 | 1.47 |
5406-20-12SS | 1-1/4-11-1/2 | 1.750 | 3/4-14 | .719 | 1.47 |
5406-20-16SS | 1-1/4-11-1/2 | 1.750 | 1-11-1/2 | .907 | 1.47 |
5406-24-04SS | 1-1/2-11-1/2 | 2.000 | 1/4-18 | n/a | 1.57 |
5406-24-06SS | 1-1/2-11-1/2 | 2.000 | 3/8-18 | .406 | 1.57 |
5406-24-08SS | 1-1/2-11-1/2 | 2.000 | 1/2-14 | .531 | 1.57 |
5406-24-12SS | 1-1/2-11-1/2 | 2.000 | 3/4-14 | .719 | 1.57 |
5406-24-16SS | 1-1/2-11-1/2 | 2.000 | 1-11-1/2 | .907 | 1.57 |
5406-24-20SS | 1-1/2-11-1/2 | 2.000 | 1-1/4-11-1/2 | 1.142 | 1.57 |
5406-32-06SS | 2-11-1/2 | 2.500 | 3/8-18 | .406 | 1.75 |
5406-32-08SS | 2-11-1/2 | 2.500 | 1/2-14 | .531 | 1.75 |
5406-32-12SS | 2-11-1/2 | 2.500 | 3/4-14 | .719 | 1.75 |
5406-32-16SS | 2-11-1/2 | 2.500 | 1-11-1/2 | .907 | 1.75 |
5406-32-20SS | 2-11-1/2 | 2.500 | 1-1/4-11-1/2 | 1.142 | 1.75 |
5406-32-24SS | 2-11-1/2 | 2.500 | 1-1/2-11-1/2 | 1.486 | 1.75 |
Pipe cap
Part# | Threads | Hex | Length |
---|---|---|---|
5406-C-02SS | 1/8-27 | .44 | .56 |
5406-C-04SS | 1/4-18 | .56 | .75 |
5406-C-06SS | 3/8-18 | .69 | .88 |
5406-C-08SS | 1/2-14 | .88 | 1.13 |
5406-C-12SS | 3/4-14 | 1.13 | 1.38 |
5406-C-16SS | 1-11-1/2 | 1.38 | 1.63 |
5406-C-40SS | 2-1/2-8 | 1.75 | 3.50 |
Male NPT plug (also known as 5409)
Part# | I.D. (in) | Threads | Hex/flat | Length |
---|---|---|---|---|
5406-HHP-02SS | .19 | 1/8-27 | .30 | n/a |
5406-HHP-04SS | .25 | 1/4-18 | .46 | n/a |
5406-HHP-06SS | .31 | 3/8-18 | .46 | n/a |
5406-HHP-08SS | .38 | 1/2-14 | .61 | n/a |
5406-HHP-12SS | .56 | 3/4-14 | .62 | n/a |
5406-HHP-16SS | .63 | 1-11-1/2 | .77 | n/a |
5406-HHP-20SS | n/a | n/a | n/a | n/a |
5406-HHP-24SS | n/a | n/a | n/a | n/a |
2406-HHP-32SS | n/a | n/a | n/a | n/a |
NPT plug SAE# (130109E)
Part# | I.D. (in) | Threads | Hex/flat | Length |
---|---|---|---|---|
5406-P-02SS | .220 | 1/8-27 | .44 | .56 |
5406-P-04SS | .281 | 1/4-18 | .56 | .75 |
5406-P-06SS | .406 | 3/8-18 | .69 | .78 |
5406-P-08SS | .531 | 1/2-14 | .88 | .96 |
5406-P-12SS | .719 | 3/4-14 | 1.13 | 1.05 |
5406-P-16SS | .907 | 1-11-1/2 | 1.38 | 1.24 |
5406-P-20SS | 1.142 | 1-1/4-11-1/2 | 1.75 | 1.47 |
5406-P-24SS | 1.486 | 1-1/4-11-1/2 | 2.00 | 1.57 |
5406-P-32SS | 1.720 | 2-11-1/2 | 2.50 | 1.75 |
Male NPT elbow SAE# (140237)
Part# | ID (A) | Threads | Flats | Thread | ID (B) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|
5500-02-02SS | .19 | 1/8-27 | .438 | 1/8-27 | .19 | n/a | .78 |
5500-04-02SS | .28 | 1/4-18 | .562 | 1/8-27 | .19 | n/a | 1.09 |
5500-04-04SS | .28 | 1/4-18 | .562 | 1/4-18 | .28 | n/a | 1.09 |
5500-06-04SS | .41 | 3/8-18 | .750 | 1/4-18 | .28 | n/a | 1.22 |
5500-06-06SS | .41 | 3/8-18 | .750 | 3/8-18 | .41 | n/a | 1.22 |
5500-08-04SS | .53 | 1/2-14 | .875 | 1/4-18 | .28 | n/a | 1.47 |
5500-08-06SS | .53 | 1/2-14 | .875 | 3/8-18 | .41 | n/a | 1.47 |
5500-08-08SS | .53 | 1/2-14 | .875 | 1/2-14 | .53 | n/a | 1.47 |
5500-12-08SS | .72 | 3/4-14 | 1.062 | 1/2-14 | .53 | n/a | 1.59 |
5500-12-12SS | .72 | 3/4-14 | 1.062 | 3/4-14 | .72 | n/a | 1.59 |
5500-16-08SS | .938 | 1-11-1/2 | 1.312 | 1/2-14 | .531 | n/a | 1.97 |
5500-16-12SS | .94 | 1-11-1/2 | 1.312 | 3/4-14 | .74 | n/a | 1.97 |
5500-16-16SS | .94 | 1-11-1/2 | 1.312 | 1-11-1/2 | .94 | n/a | 1.97 |
5500-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.625 | 1-1/4-11-1/2 | 1.25 | n/a | 2.38 |
5500-24-24SS | 1.50 | 1-1/2-11-1/2 | 1.875 | 1-1/2-11-1/2 | 1.50 | n/a | 2.64 |
5500-32-32SS | 1.94 | 2-11-1/2 | 2.625 | 2-11-1/2 | 1.94 | n/a | 3.00 |
90º Street Elbow SAE# (140239)
Part# | ID (A) | Threads | Flats | Thread | ID (B) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|
5502-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | .188 | n/a | .78 |
5502-02-04SS | .188 | 1/8-27 | .750 | 1/4-13 | .281 | n/a | .90 |
5502-04-02SS | .281 | 1/4-13 | .562 | 1/8-27 | .188 | n/a | 1.09 |
5502-04-04SS | .281 | 1/4-13 | .750 | 1/4-18 | .281 | n/a | 1.09 |
5502-04-06SS | .281 | 1/4-13 | .875 | 3/8-18 | .406 | n/a | 1.22 |
5502-04-08SS | .28 | 1/4-13 | 1.062 | 1/2-14 | n/a | n/a | 1.28 |
5502-06-02SS | .41 | 3/8-18 | .875 | 1/8-27 | n/a | n/a | 1.22 |
5502-06-04SS | .406 | 3/8-18 | .875 | 1/4-18 | .281 | n/a | 1.22 |
5502-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .406 | n/a | 1.22 |
5502-06-08SS | .406 | 3/8-18 | 1.062 | 1/2-14 | .531 | n/a | 1.28 |
5502-08-04SS | .531 | 1/2-14 | .875 | 1/4-18 | .281 | n/a | 1.47 |
5502-08-06SS | .531 | 1/2-14 | .875 | 3/8-18 | .406 | n/a | 1.47 |
5502-08-08SS | .531 | 1/2-14 | 1.062 | 1/2-14 | .531 | n/a | 1.47 |
5502-08-12SS | .531 | 1/2-14 | 1.312 | 3/4-14 | .719 | n/a | 1.59 |
5502-12-08SS | .719 | 3/4-14 | 1.062 | 1/2-14 | .531 | n/a | 1.59 |
5502-12-12SS | .719 | 3/4-14 | 1.312 | 3/4-14 | .719 | n/a | 1.59 |
5502-16-12SS | .938 | 1-11-1/2 | 1.312 | 3/4-14 | .719 | n/a | 1.97 |
5502-16-16SS | .938 | 1-11-1/2 | 1.625 | 1-11-1/2 | .938 | n/a | 1.97 |
5502-20-16SS | 1.25 | 1-1/4-11-1/2 | 1.625 | 1-11-1/2 | .938 | n/a | 2.38 |
5502-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.250 | n/a | 2.38 |
5502-24-20SS | 1.500 | 1-1/2-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.250 | n/a | 2.64 |
5502-24-24SS | 1.50 | 1-1/2-11-1/2 | 2.562 | 1-1/2-11-1/2 | 1.500 | n/a | 2.64 |
5502-32-32SS | 1.938 | 2-11-1/2 | 2.812 | 2-11-1/2 | 1.938 | n/a | 3.00 |
Female NPT run tee
Part# | ID (A) | Threads | Flats | Thread | ID (B) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|
5503-02-02SS | .188 | 1/8-27 | .625 | 1/8-27 | .188 | .47 | .72 |
5503-04-04SS | .28 | 1/4-18 | .750 | 1/4-18 | .28 | .62 | 1.04 |
5503-06-06SS | .41 | 3/8-18 | .875 | 3/8-18 | .41 | .72 | 1.06 |
5503-08-08SS | .53 | 1/2-14 | 1.062 | 1/2-14 | .53 | .91 | 1.34 |
5503-12-12SS | .72 | 3/4-14 | 1.312 | 3/4-14 | .72 | .97 | 1.38 |
5503-16-16SS | .94 | 1-11-1/2 | 1.625 | 1-11-1/2 | .94 | 1.12 | 1.72 |
5503-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.25 | 1.63 | 1.80 |
5503-24-24SS | 1.50 | 1-1/2-11-1/2 | 2.562 | 1-1/2-11-1/2 | 1.50 | 1.69 | 2.06 |
90º Female NPT elbow SAE# (140238)
Part# | ID (A) | Threads | Flats | Thread | ID (B) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|
5504-02-02SS | .188 | 1/8-27 | .625 | 1/8-27 | .188 | n/a | .66 |
5504-04-02SS | .281 | 1/4-18 | .750 | 1/8-27 | .188 | n/a | .88 |
5504-04-04SS | .281 | 1/4-18 | .750 | 1/4-18 | .281 | n/a | .88 |
5504-06-04SS | .406 | 3/8-18 | .875 | 1/4-18 | .281 | n/a | 1.02 |
5504-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .406 | n/a | 1.02 |
5504-06-08SS | .406 | 3/8-18 | 1.062 | 1/2-14 | .531 | n/a | 1.01 |
5504-08-04SS | .531 | 1/2-14 | 1.062 | 1/4-18 | .281 | n/a | 1.23 |
5504-08-06SS | .531 | 1/2-14 | 1.062 | 3/8-18 | .406 | n/a | 1.23 |
5504-08-08SS | .531 | 1/2-14 | 1.062 | 1/2-14 | .531 | n/a | 1.23 |
5504-12-08SS | .719 | 3/4-14 | 1.312 | 1/2-14 | .531 | n/a | 1.36 |
5504-12-12SS | .719 | 3/4-14 | 1.312 | 3/4-14 | .719 | n/a | 1.36 |
5504-16-12SS | .938 | 1-11-1/2 | 1.625 | 3/4-14 | .719 | n/a | 1.62 |
5504-16-16SS | .938 | 1-11-1/2 | 1.625 | 1-11-1/2 | .938 | n/a | 1.62 |
5504-20-20SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.250 | n/a | 1.70 |
5504-24-24SS | 1.500 | 1-1/2-11-1/2 | 2.562 | 1-1/2-11-1/2 | 1.500 | n/a | 2.08 |
5504-32-32SS | 1.938 | 2-11-1/2 | 2.875 | 2-11-1/2 | 1.938 | n/a | 2.39 |
Male NPT tee
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
5600-02-02-02SS | .188 | 1/8-27 | .438 | 1/8-27 | .188 | .188 | 1/8-27 | n/a | 1.56 |
5600-04-04-04SS | .281 | 1/4-18 | .562 | 1/4-18 | .281 | .281 | 1/4-18 | n/a | 2.18 |
5600-06-06-06SS | .406 | 3/8-18 | .750 | 3/8-18 | .406 | .406 | 3/8-18 | n/a | 2.44 |
5600-08-08-08SS | .531 | 1/2-14 | .875 | 1/2-14 | .531 | .531 | 1/2-14 | n/a | 2.94 |
5600-12-12-12SS | .719 | 3/4-14 | 1.062 | 3/4-14 | .719 | .719 | 3/4-14 | n/a | 3.18 |
5600-16-16-16SS | .938 | 1-11-1/2 | 1.312 | 1-11-1/2 | .938 | .938 | 1-11-1/2 | n/a | 3.94 |
5600-20-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.625 | 1-1/4-11-1/2 | 1.25 | 1.25 | 1-1/4-11-1/2 | n/a | 4.76 |
Male NPT x female NPT branch tee
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
5601-02-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | .188 | .188 | 1/8-27 | n/a | 1.56 |
5601-04-04-04SS | .281 | 1/4-18 | .750 | 1/4-18 | .281 | .281 | 1/4-18 | n/a | 2.18 |
5601-06-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .406 | .406 | 3/8-18 | n/a | 2.44 |
5601-08-08-08SS | .531 | 1/2-14 | 1.062 | 1/2-14 | .531 | .531 | 1/2-14 | n/a | 2.94 |
5601-12-12-12SS | .719 | 3/4-14 | 1.312 | 3/4-14 | .719 | .719 | 3/4-14 | n/a | 3.18 |
5601-16-16-16SS | .938 | 1-11-1/2 | 1.625 | 1-11-1/2 | .938 | .938 | 1-11-1/2 | n/a | 3.94 |
5601-20-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.25 | 1.25 | 1-1/4-11-1/2 | n/a | 4.76 |
Male NPT run tee SAE#(140424)
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
5602-02-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | .188 | .188 | 1/8-27 | n/a | 1.44 |
5602-02-04-04SS | .188 | 1/8-27 | .750 | 1/4-18 | .281 | .281 | 1/4-18 | n/a | 1.78 |
5602-04-04-04SS | .281 | 1/4-18 | .750 | 1/4-18 | .281 | .281 | 1/4-18 | n/a | 1.97 |
5602-06-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .406 | .406 | 3/8-18 | n/a | 2.24 |
5602-08-08-08SS | .531 | 1/2-14 | 1.062 | 1/2-14 | .531 | .531 | 1/2-14 | n/a | 2.70 |
5602-12-12-12SS | .719 | 3/4-14 | 1.312 | 3/4-14 | .719 | .719 | 3/4-14 | n/a | 2.95 |
5602-16-16-16SS | .938 | 1-11-1/2 | 1.625 | 1-11-1/2 | .938 | .938 | 1-11-1/2 | n/a | 3.59 |
5602-20-20-20SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.250 | 1.250 | 1-1/4-11-1/2 | n/a | 4.08 |
5602-24-24-24SS | 1.500 | 1-1/2-11-1/2 | 2.562 | 1-1/2-11-1/2 | 1.500 | 1.500 | 1-1/2-11-1/2 | n/a | 4.72 |
5602-32-32-32SS | 1.938 | 2-11-1/2 | 2.812 | 2-11-1/2 | 1.938 | 1.938 | 2-11-1/2 | n/a | 5.39 |
Female NPT run tee
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
5603-02-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | .188 | .188 | 1/8-27 | 1/8-27 | 1.44 |
5603-04-04-04SS | .281 | 1/4-18 | .750 | 1/4-18 | .281 | .281 | 1/4-18 | n/a | 1.97 |
5603-06-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .406 | .406 | 3/8-18 | n/a | 2.24 |
5603-08-08-08SS | .531 | 1/2-14 | 1.062 | 1/2-14 | .531 | .531 | 1/2-14 | n/a | 2.70 |
5603-12-12-12SS | .719 | 3/4-14 | 1.312 | 3/4-14 | .719 | .719 | 3/4-14 | n/a | 2.95 |
5603-16-16-16SS | .938 | 1-11-1/2 | 1.625 | 1-11-1/2 | .938 | .938 | 1-11-1/2 | n/a | 3.59 |
5603-20-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.25 | 1.25 | 1-1/4-11-1/2 | n/a | 4.08 |
5603-24-24-24SS | 1.500 | 1-1/2-11-1/2 | 2.562 | 1-1/2-11-1/2 | 1.500 | 1.500 | 1-1/2-11-1/2 | n/a | 4.72 |
Male branch pipe tee SAE#(140425)
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
5604-02-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | .188 | .188 | 1/8-27 | n/a | 1.32 |
5604-04-04-04SS | .281 | 1/4-18 | .750 | 1/4-18 | .281 | .281 | 1/4-18 | n/a | 1.76 |
5604-06-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .406 | .406 | 3/8-18 | n/a | 2.04 |
5604-08-08-08SS | .531 | 1/2-14 | 1.062 | 1/2-14 | .531 | .531 | 1/2-14 | n/a | 2.46 |
5604-12-12-12SS | .719 | 3/4-14 | 1.312 | 3/4-14 | .719 | .719 | 3/4-14 | n/a | 2.72 |
5604-16-16-16SS | .938 | 1-11-1/2 | 1.625 | 1-11-1/2 | .938 | .938 | 1-11-1/2 | n/a | 3.24 |
5604-20-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.875 | 1-1/4-11-1/2 | 1.250 | 1.250 | 1-1/4-11-1/2 | n/a | 3.40 |
5604-24-24-24SS | 1.500 | 1-1/2-11-1/2 | 2.562 | 1-1/2-11-1/2 | 1.500 | 1.500 | 1-1/2-11-1/2 | n/a | 4.16 |
Female NPT tee SAE#(140438)
Part# | ID (A) | Threads | Flats | Thread (run) | ID (B) | ID (C) | Thread (branch) | hex/adj nut | Length |
---|---|---|---|---|---|---|---|---|---|
5605-02-02-02SS | .188 | 1/8-27 | .562 | 1/8-27 | .188 | .188 | 1/8-27 | n/a | 1.32 |
5605-04-04-04SS | .281 | 1/4-18 | .750 | 1/4-18 | .281 | .281 | 1/4-18 | n/a | 1.76 |
5605-06-06-06SS | .406 | 3/8-18 | .875 | 3/8-18 | .406 | .406 | 3/8-18 | n/a | 2.04 |
5605-08-08-08SS | .531 | 1/2-14 | 1.062 | 1/2-14 | .531 | .531 | 1/2-14 | n/a | 2.46 |
5605-12-12-12SS | .719 | 3/4-14 | 1.312 | 3/4-14 | .719 | .719 | 3/4-14 | n/a | 2.72 |
5605-16-16-16SS | .938 | 1-11-1/2 | 1.625 | 1-11-1/2 | .938 | .938 | 1-11-1/2 | n/a | 3.24 |
5605-20-20-20SS | 1.25 | 1-1/4-11-1/2 | 1.075 | 1-1/4-11-1/1 | 1.25 | 1.25 | 1-1/4-11-1/2 | n/a | 3.40 |
5605-24-24-24SS | 1.500 | 1-1/2-11-1/2 | 2.562 | 1-1/2-11-1/2 | 1.500 | 1.500 | 1-1/2-11-1/2 | n/a | 4.16 |
5605-32-32-32SS | 1.938 | 2-11-1/2 | 2.812 | 2-11-1/2 | 1.938 | 1.938 | 2-11-1/2 | n/a | 4.78 |
Female NPT cross
Part# | I.D. (in) | Threads | Hex/flat | Length |
---|---|---|---|---|
5652-02-02-02SS | .188 | 1/8-27 | .562 | 1.32 |
5652-04-04-04SS | .281 | 1/4-18 | .750 | 1.76 |
5652-06-06-06SS | .406 | 3/8-18 | .875 | 2.04 |
5652-08-08-08SS | .531 | 1/2-14 | 1.062 | 2.46 |
5652-12-12-12SS | .719 | 3/4-14 | 1.312 | 2.72 |
5652-16-16-16SS | .938 | 1-11-1/2 | 1.625 | 3.24 |
5652-20-20-20SS | 1.250 | 1-1/4-11-1/2 | 1.875 | 3.40 |
5652-24-24-24SS | 1.500 | 1-1/2-11-1/2 | 2.561 | 4.16 |
5652-32-32-32SS | 1.938 | 2-11-1/2 | 2.812 | 4.78 |
